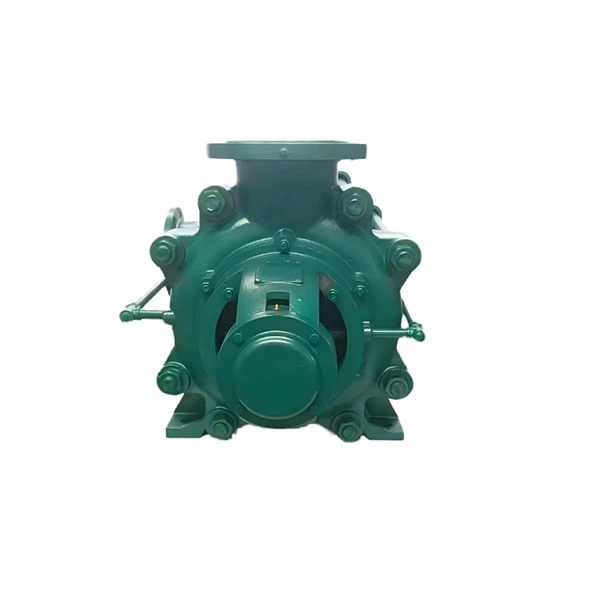

다단식 워터 펌프

수평, 단일{0}}흡입, 다단계 원심 펌프 설계
• 고정자 - 입구, 중간, 출구 섹션과 가이드 베인으로 구성됩니다. 텐션 볼트는 모든 섹션을 단단히 고정하여 작업 챔버를 형성합니다. 입구는 수평으로 배치되고 출구는 수직으로 위쪽을 향합니다.
• 로터 - 샤프트, 임펠러, 밸런스 디스크 및 슬리브로 구성됩니다. 샤프트는 임펠러에 동력을 전달하여 작동을 가능하게 합니다. 밸런스 디스크는 축방향 힘의 균형을 유지하며 샤프트를 보호하기 위해 교체 가능한 슬리브가 샤프트 양쪽에 설치됩니다.
• 베어링 - 구름베어링과 플레인베어링이 있습니다. 롤링 베어링은 베어링 하우징, 베어링, 베어링 글랜드로 구성되며 그리스가 도포되어 있습니다. 플레인 베어링은 베어링 본체, 커버, 부싱, 더스트 디스크, 오일 레벨 표시기, 오일 슬링거로 구성되며 얇은 오일로 윤활됩니다.
• 샤프트 씰 - 샤프트는 씰런트, 패킹, 배플로 구성된 패킹으로 밀봉됩니다. 밀봉된 작업 챔버의 액체는 수밀 밀봉, 냉각 및 윤활 기능을 제공합니다. 워터씰의 물은 펌프 내부의 가압수에서 나오며 필요에 따라 메카니컬 씰을 사용할 수도 있습니다. • 방향 - 펌프는 탄성 핀 커플링을 통해 전기 모터에 의해 직접 구동됩니다. 모터 단면에서 보면 펌프는 시계방향으로 회전합니다.
